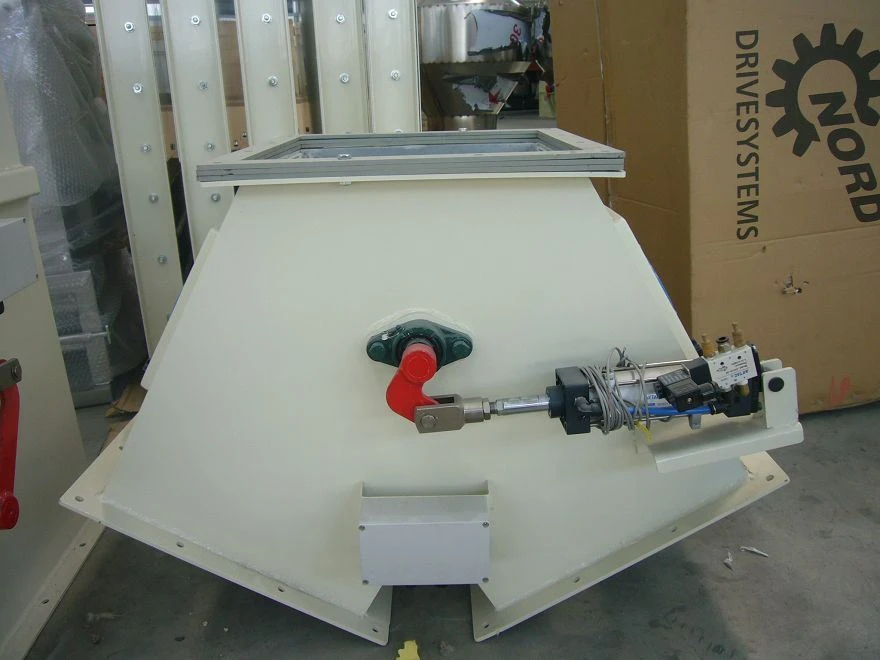

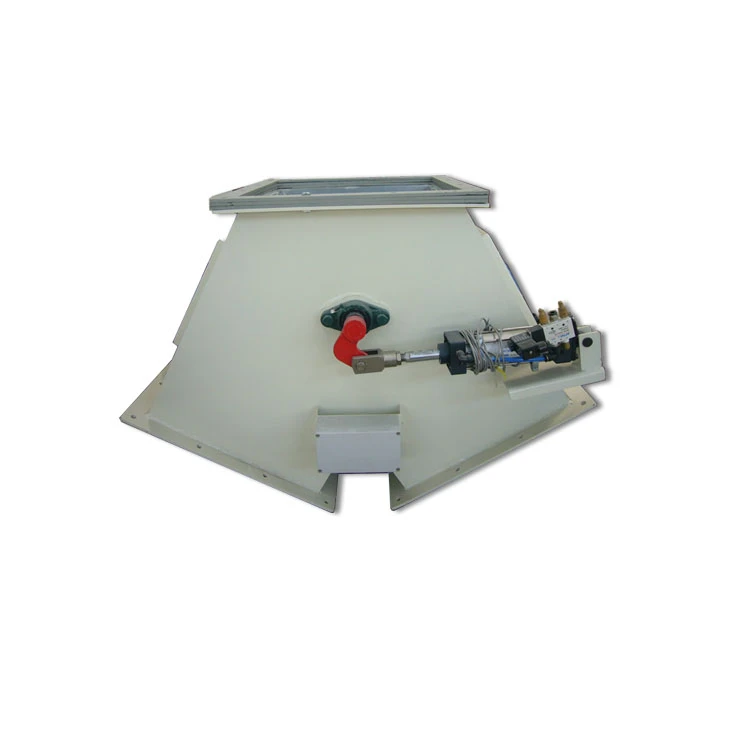

Електрични дивертер квадратног типа ТБДД серије
Једноставна и компактна структура, лака инсталација
Безбедан и поуздан рад, мало одржавања
Доступни су изливи од 30 степени и 45 степени
Површина излива је варирала од 100100 до 500500 цм2
Сигурносне ознаке и опис
Следеће сигурносне ознаке су означене на кућишту како би подсетиле купце да обезбеде безбедност особља и машине током рада, а сва правила рада морају се стриктно поштовати.
Safety mark "Beware of injury from the machine" at inlet and outlet reminds that DO NOT start up the machine for commissioning and operation before the equipment is completely linked with the system.
Технички параметар
Item | Модел пнеуматског цилиндра | Радни притисак | Магнетски прекидач | Теоријски потисак | Теоријска напетост | Capacity |
ТБДК2020/45 степени | ДНЦБ-50-250-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1178 | 990 | 30 |
ТБДК2020/30 степени | ДНЦБ-50-200-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1178 | 990 | 30 |
ТБДК2525/45 степени | ДНЦБ-50-250-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1178 | 990 | 50 |
ТБДК2525/30 степени | ДНЦБ-50-200-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1178 | 990 | 50 |
ТБДК3030/45 степени | ДНЦБ-50-250-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1178 | 990 | 100 |
ТБДК3030/30 степени | ДНЦБ-50-200-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1178 | 990 | 100 |
ТБДК4040/45 степени | ДНЦБ-63-250-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1870 | 1682 | 300 |
ТБДК5050/45 степени | ДНЦБ-63-250-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1870 | 1682 | 500 |
ТБДК6060/45 степени | ДНЦБ-63-250-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 1870 | 1682 | 700 |
ТБДК8080/45 степени | ДНЦБ-80-250-ППВ-А | 0.6-12 | СМ1-8-К2.5-Е | 3016 | 2721 | 1000 |
Белешка:горе наведени теоријски потисак и теоријска напетост су израчунати на атмосферском притиску од 6 бара.
